Potreban prostor i položaj bušenja za sve položaje primjene
Stražnja stranica
Stražnja str. od čelika
Stražnja str. od drveta
X (mm)
NL + 2
NL + 19
Y (mm)
min. LT = NL + 17
min. LT = NL + 34
Uz ovaj položaj montaže nosivog profila moguće
je privlačenjem i pritiskanjem otvarati i izvlačne
elemente postavljene unutar korpusa kao i izvlačne
elemente s frontom s vanjske strane korpusa
Najmanji primjeren prostor i mjesto bušenja
Stražnja stranica
Stražnja str. od čelika
Stražnja str. od drveta
X (mm)
NL - 1
NL + 16
Y (mm)
LT = NL + 14
LT = NL + 31
SERVO-DRIVE se može upotrijebiti i kad na raspola-
ganju ima manje potrebnog prostora. Uz ovaj položaj
montaže nosećeg profila izvlačne elemente postav-
ljene unutar korpusa moguće je, međutim, otvarati
samo povlačenjem (ne pritiskanjem)

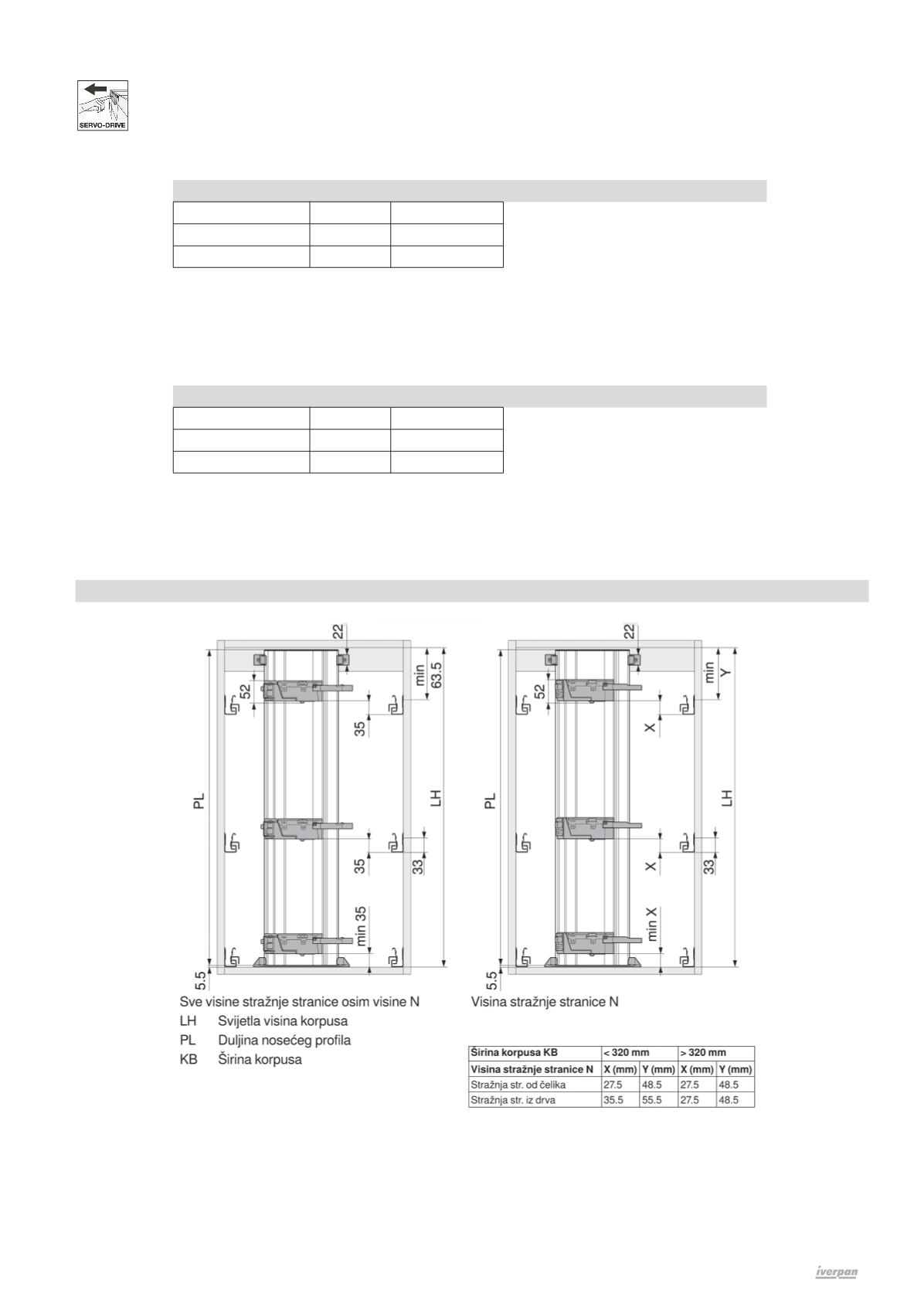

Rez za noseči profil
